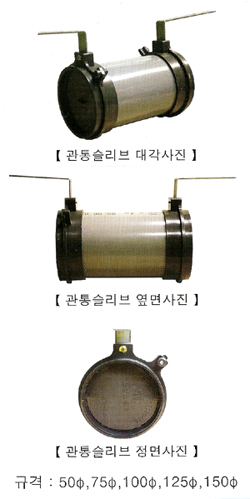

PVC 관통 슬리브
|
|

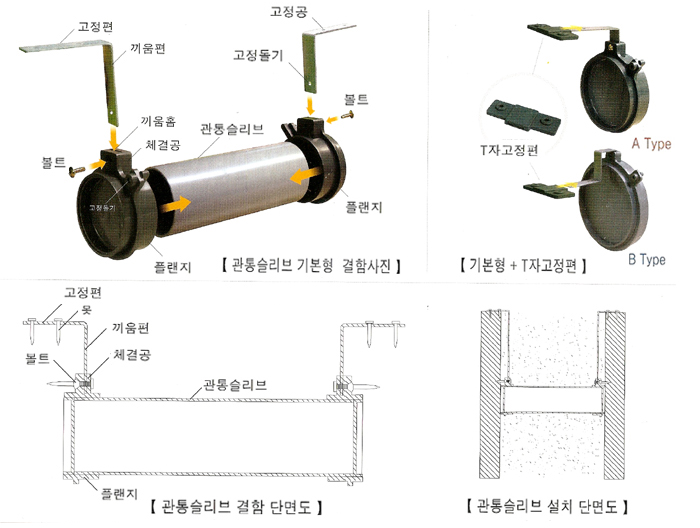

디자인등록 설명 디자인등록출원 : 30-2006-0019837 재질은 합성수지재 및 금속재임 본 디자인의 물품은 건물의 벽체 및 옹벽 부분을 성형하기위하여 콘크리트 타설시 각종 시설물의 배관홀을 형성하도록 설치하는 관통슬리브를 보다 신속하면서도 간편하게 효과적으로 조립 설치할 수 있도록 거푸집 상면에 고정하는 고정편과 관통슬리브 플랜지와 콘크리트 타설시 관통슬리브 내부로 콘크리트가 투입되지 않도록 차단판으로 구성함. 따라서 건물의 벽체 및 옹벽 부분을 성형하기 위하여 고정편과 플랜지를 조립하여 거푸집에 체결 고정한 후, 거푸집 내로 콘크리트를 타설하여 양생한 후 플랜지 내부에 있는 차단판을 제거하는 것을 특징으로 함. 또한, 거푸집의 상면에 고정하는 고정편은 건물의 벽체 및 옹벽 부분에 설치되는 관통슬리브의 높이 따라 길이에 대응하게 절단하여 사용하는 것임.
특허 설명 특허출원번호 : 10-2006-0030455 본 발명은 벽체 옹벽용 관통슬리브 고정장치에 관한 것으로서, 건물의 벽체 및 옹벽 부분을 성형하기 위하여 콘크리트 타설시 각종 시설물의 배관홀을 형성하도록 설치하는 관통슬리브를 보다 신속하면서도 간편하게 효과적으로 조립 설치할 수 있도록 하는 것이다. 따라서 미리 건축물의 설계도에 따라 치수를 확인하여 제작된 관통슬리브 고정장치의 날개부와 플랜지를 조립하여 바로 거푸집에 체결 고정함으로서 설치의 편의성에 따른 작업자의 작업능률 향상과 정밀성을 유지시켜주는 특징이 있다.
|
|
|
|
|

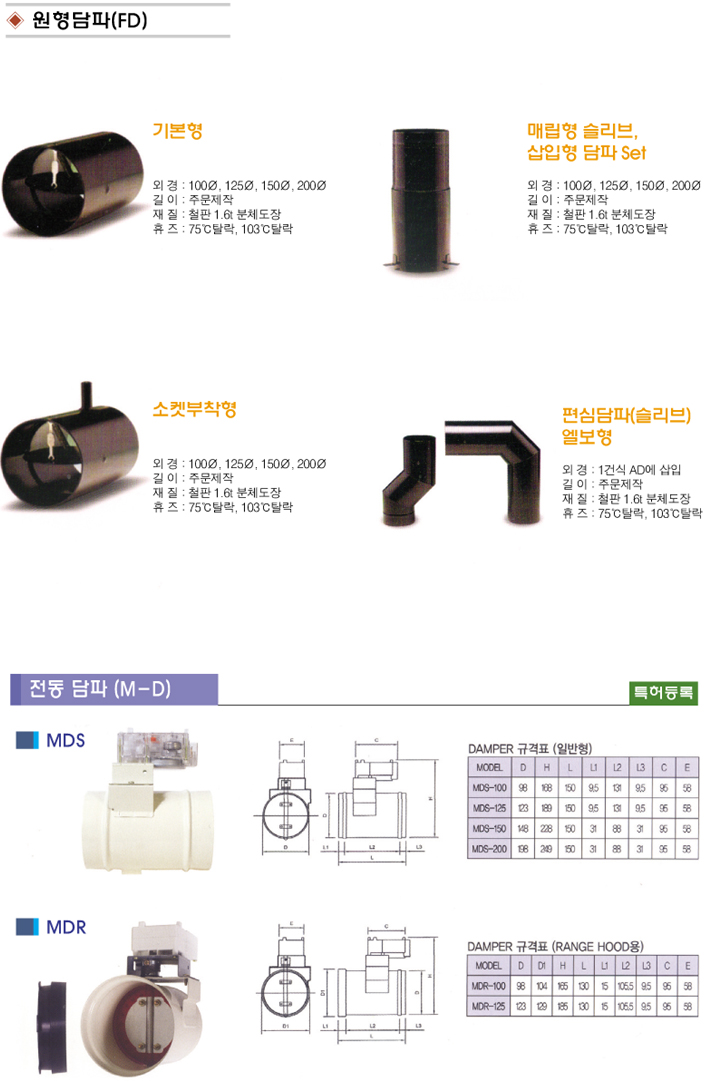

담파 및 철관통 슬리브
|
||
|
HOME DAMPER SPIRAL DUCT용 DAMPER |
소켓용 DAMPER |
|
|
|
|
|
|

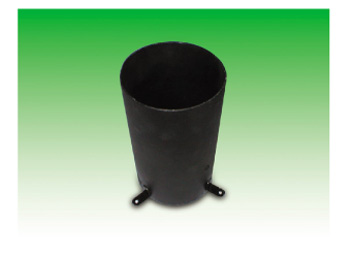

SLEEVE |

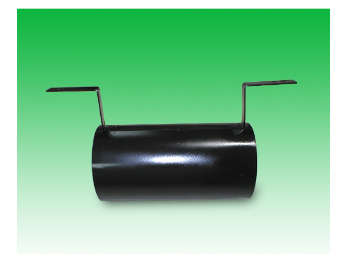

관통 SLEEVE |
|
|
|
|
|
|

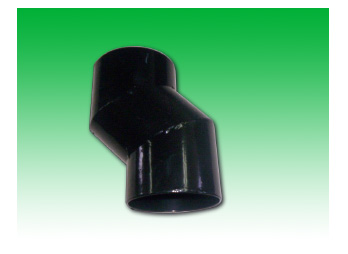

편심형 담파 |
※망, 역풍방지기 부착 담파는 선택사양임 |
|
